TDM2520-A7680C PRO V1


Mô tả sản phẩm & tính năng


TDM2520 là phiên bản Module 4G SIMCOM đã ra chân và khay sim, phù hợp sử dụng với nhà mạng tại Việt Nam

A7680C PRO (No Volte/Volte) & A7682S PRO (VOTLE) là các phiên bản Module 4G ra chân cải tiến V1 với nguồn tích hợp từ 5-16V với giá thành rẻ và tương thích chân với module SIM800/SIM800L và tương thích ngược với module A7682S V1   và A7680C-V1


Module 4G SIMCOM A7680C A7682S V1 Pro Tích hợp mạch buck 4G với phần cứng đang dùng SIM800/SIM800L, thì đây là module 4G có thể thay thế trực tiếp vào board mạch cho các bạn, giúp tiết kiệm chi phí thay thế phần cứng và sửa đổi thiết kế, đồng thời giảm chi phí làm mạch nguồn rời riêng cho SIM.

Tương thích chân với module 4G SIMCOM A7680C TDM2309 giải pháp thay thế y cho 2G SIM800 SIM800L  và Module 4G A7682S Volte Ra chân V1 TDM2430 thay thế SIM800 SIM800L

– > Đã tích hợp mạch nguồn trên board hỗ trợ dải diện áp hoạt động rộng từ 5V-16V ( có thể mở rộng đến 28Vđầu vào với phiên bản tùy chỉnh, khách hàng vui lòng liên hệ shop để yêu cầu trước khi đặt hàng)

-> Code và tập lệnh tương ứng với các module cũ như A7670 và A7600C

Lưu ý: để gọi được quý khách phải đăng kí 4G và Volte theo nhà mạng sử dụng. Và module SIM phải hỗ trợ tính năng Volte.

Đèn trên module nháy nhanh báo hiện đã nhận SIM, tín hiệu tốt. Nếu không nháy cần kiểm tra lại điện áp cấp, chiều lắp SIM.

Baudrate mặc định của module là 115200.

Hướng dẫn sử dụng:

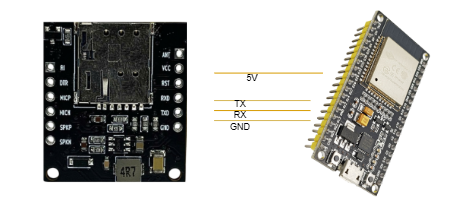

  • Sơ đồ đấu nối với vi điều khiển:
  • Mô tả sơ đồ chân
    VCC Nguồn cấp 5-12V (khuyến nghị >1A)
    GND Chân cấp âm nguồn và nối chung mass với vi điều khiển
    TX Đấu nối chéo với RX của VDK
    RX Đấu nối chéo với TX của VDK
    DTR

    Chân DTR từ module sim

    thả nổi nếu không dùng

    SPKP, SPKN

    Ngõ ra âm thanh, nối với loa để phát âm thanh

    MICP, MICN

    Ngõ vào âm thanh, nối với Micro để thu âm thanh

    RI

    Báo cuộc gọi đến, ít dùng

    ANT

    Chân để gắn antena

    Lưu ý: Vin ưu tiên cấp nguồn ngoài riêng 5-12V (module SIM). Nếu nối chung với 5V của ESP32 phải đảm bảo cổng USB đủ dòng. Chân GND của ESP32 và module SIM phải nối chung với nhau mới giao tiếp UART được.

    Sử dụng tool AT command:

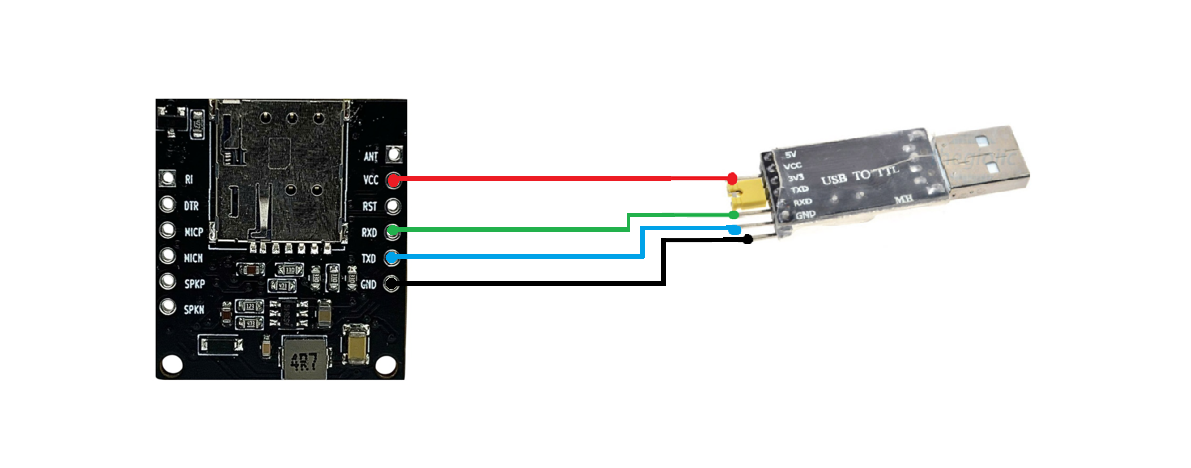

    Sơ đồ đấu nối với USB UART


    Dowload và khởi động tool AT command của linh kiện Thủ Đức( download cả folder git bao gồm file DLL, giải nén và chạy): https://github.com/TDLOGY/SW_ATCommand_Test
    Kết nối port USB Uart tương ứng, chọn connect.

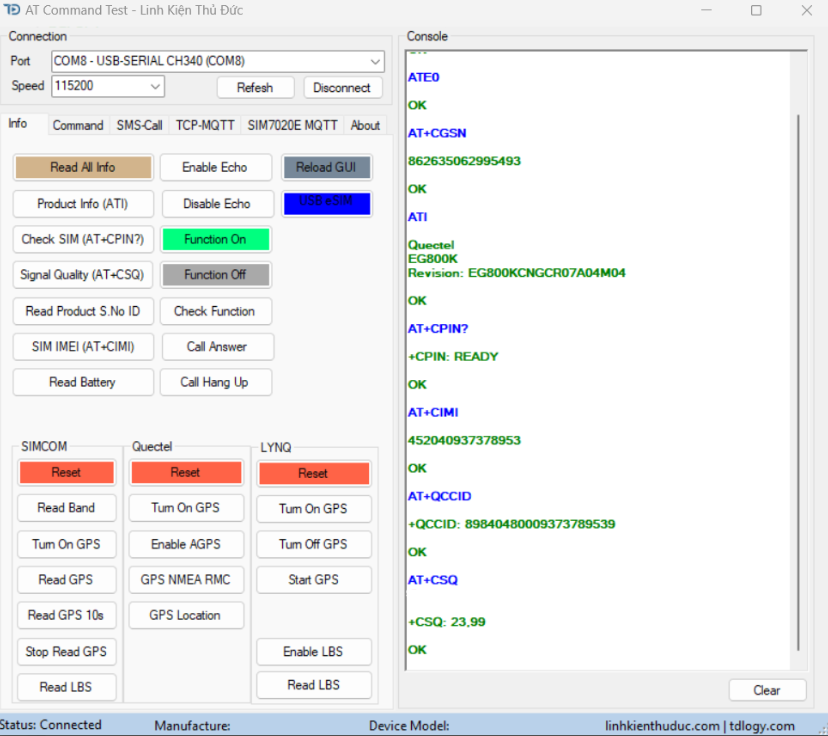

    Nhấn Read All Info để check thông tin cũng như kiểm tra tín hiệu của module

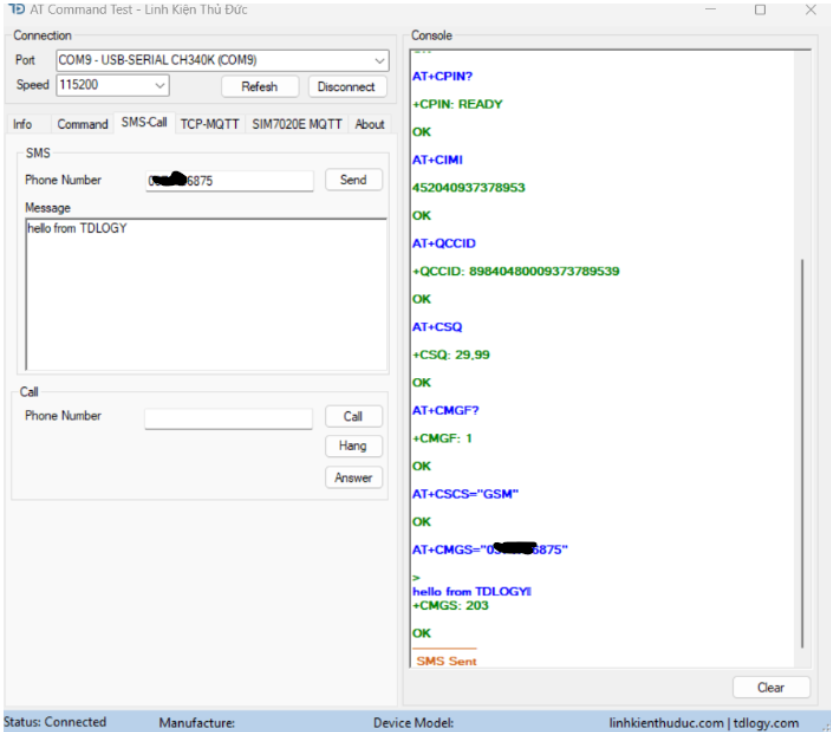

    Sau đó có thể chuyển sang SMS-Call để gửi SMS


Các thông tin tham khảo và code mẫu:


Tổng hợp thông tin – Giải đáp các thắc mắc về 4G – eSIM – NBIoT

Lập trình sử dụng module SIM A7680C A7670C A7600C SIM7600CE để gửi tin nhắn và gọi điện

Hướng dẫn sử dụng module 4G với ESP32 – MQTT

Lập trình PPPoS Module SIM cho Arduino

Thông số kĩ thuật:


Mạng sử dụng 4G Cat.1
Điện áp hoạt động 4.5-16V
Mức logic I/O-TTL 3.3V hoặc 5V ( allow < 16V)
Kiểu đầu nối ăngten IPEX 1
Kiểu khay sim NANO SIM, push-push
LED báo hiệu Có, Trạng thái mạng
Kích thước:  28.125×25.006×5.5mm
Nhiệt độ hoạt động -40-85 độ
Kiểu ra chân 2 Header 6 chân 2.54mm
Băng tần hỗ trợ

LTE-TDD: B34/B38/B39/B40/B41

LTE-FDD: B1/B3/B5/B8

Tốc độ LTE(Mbps): 10(DL)/5(UL)
Giao thức hỗ trợ TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS

Bản vẽ kĩ thuật

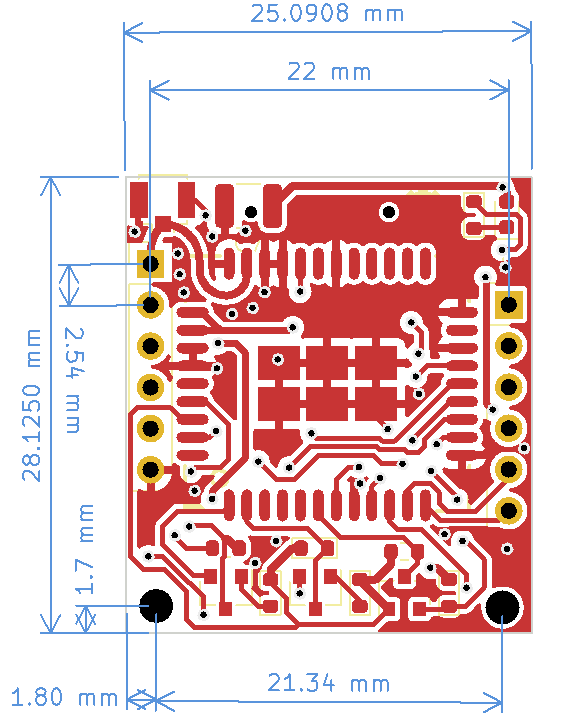

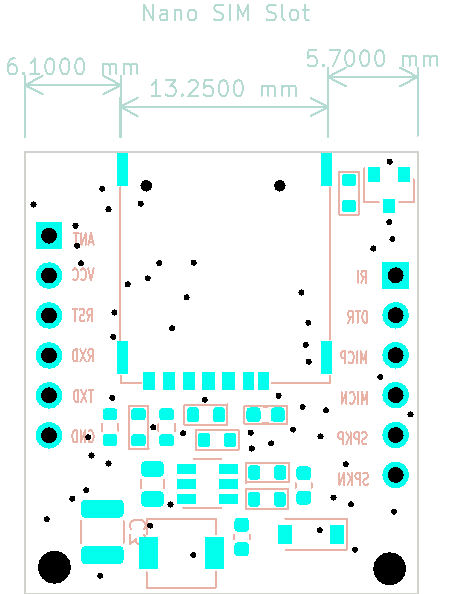

  • Mechanical Dimension

image.png image.png

  • Basic Block Diagram

3D Model/CAD


3D model: A7680-Module-V2.step

Có thể check step file ở link này:  https://imagetostl.com/view-stp-online#convert

Technical Support
  If you need technical support or have any feedback/review, please contact via email: contact@tdlogy.com
