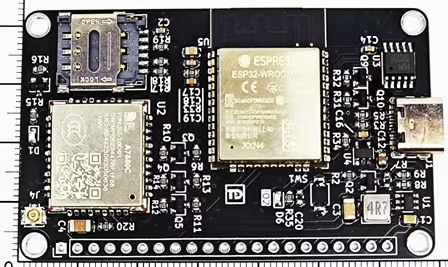

TDM2401-TDM2402 4G-ESP32-gateway-dev-kit
Mô tả sản phẩm & tính năng
TDM2402 là phiên bản kit phát triển 4G-WIFI BLE ESP32 với tính năng VoLTE ( Hỗ trợ gọi)
TDM2401 là phiên bản kit phát triển 4G-WIFI BLE ESP32 KHÔNG hỗ trợ gọi
Thông số kỹ thuật:
– Vi điều khiển: ESP-WROOM-32E ( 4MB flash) (WiFi và Bluetooth 4.2 LE)
– Hỗ trợ 4G LTE CAT 1 ( hỗ trợ chức năng gọi VoLTE)
– Tiêu thụ năng lượng thấp
– Điện áp sử dụng: 5VDC
– Tích hợp mạch nạp **USB-UART sử dụng driver CH340
– Sử dụng cổng USB-C tiện dụng
– Khe cắm Nano Sim (Open Lock) nhỏ gọn
– Hỗ trợ jack anten Ipex với anten lá 3dbi đi kèm để tăng cường khả năng kết nối mạng
– Tích hợp Led báo trạng thái mạng
A7682S Đảm bảo tin cậy cho các khách hàng đang còn nghi ngờ về khả năng hỗ trợ chính thức dòng A7680C ở Viet Nam,
Linh Kiện Thủ Đức hân hạnh được sự hỗ trợ trực tiếp từ SIMCOM và các đối tác để mang đến dòng sản phẩm này cho quý khách hàng.
– > Cùng kích thước và chân tương ứng với Module ra chân A7670C, A7680C, A7672S…. cùng series TDM-4G-V2 Series
– > Đã tích hợp mạch nguồn trên board hỗ trợ dải diện áp hoạt động rộng từ 5V-16V
-> Code và tập lệnh tương ứng với các module cũ như A7670 và A7600C
Ngoài ra, A7682S ra chân còn có phiên bản V1 tương thích thay thế module SIM800/800L/A7680C ra chân, quý khách có thể tham khảo các sản phẩm thương thích TDM-4G-V1 Series của Linh Kiện Thủ Đức
Lưu ý: để gọi được quý khách phải đăng kí 4G và Volte theo nhà mạng sử dụng. và module sim phải hỗ trợ tính năng Volte.
Quý khách doanh nghiệp có nhu cầu sử dụng ESIM vui lòng liên hệ shop để được tư vấn.
Hướng dẫn sử dụng:

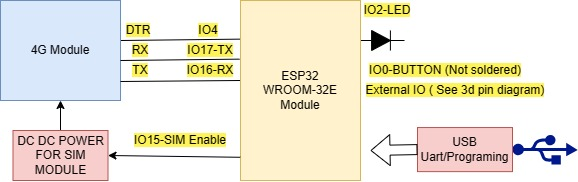

- Sơ đồ kết nối:

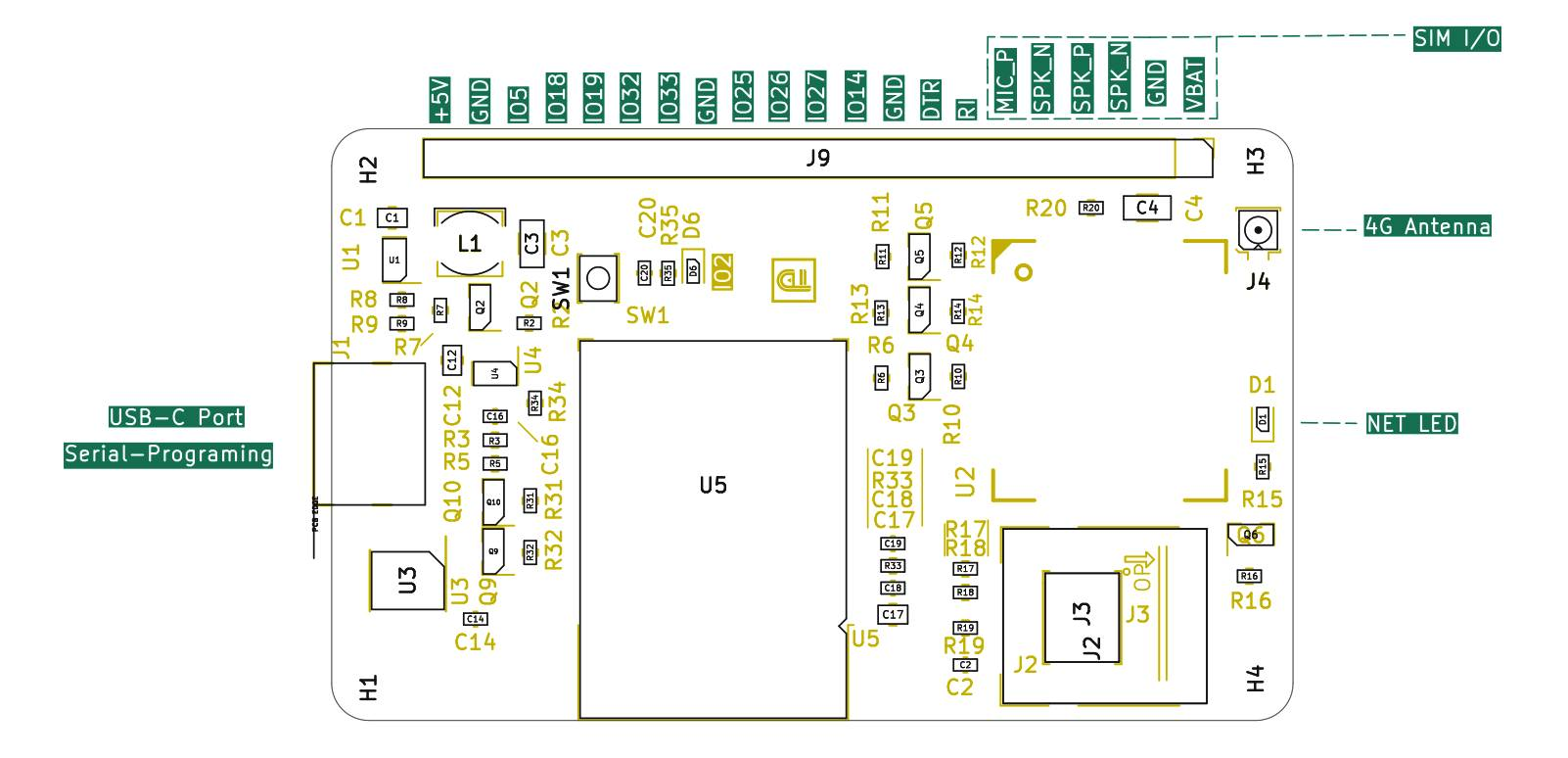

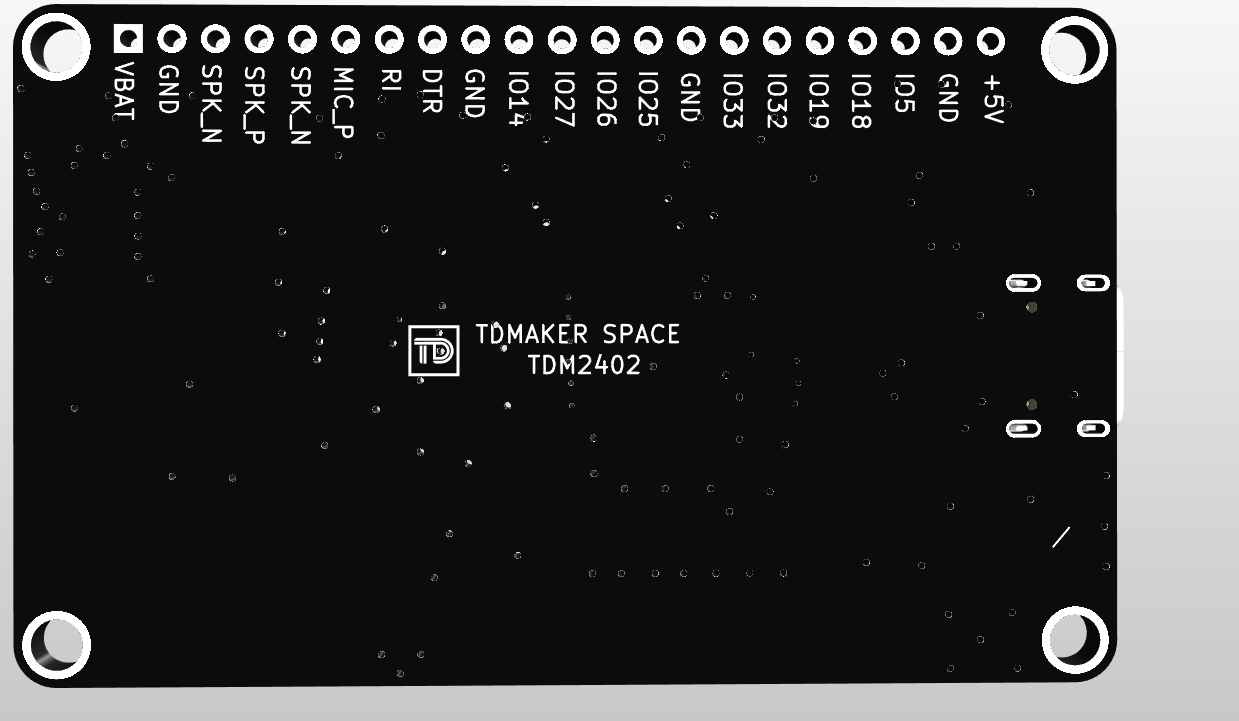

Sơ đồ chân Pin Out:
- Mô tả sơ đồ chân
| Value | Description | Description |
|---|---|---|
| Input voltage | 5V | Powered via USB or External 5V |
| IO Level | 3.3V | External IO |
| Programing | Intergrated | via USB port |
| ESP model | ESP-WROOM-32E | 4Mb flash |
| 4G model | A7680/A7683X | 4G LTE Cat 1 only, no VoLTE, No GPS |
Các thông tin tham khảo và code mẫu:
- Tổng hợp thông tin, thắc mắc các dòng module SIM
- Các tập lệnh AT quý khách có thể tải phần mềm sau về để test: Phần mềm AT Command Test
- Hướng dẫn sử dụng:
Tổng hợp thông tin – Giải đáp các thắc mắc về 4G – eSIM – NBIoT
Lập trình sử dụng module SIM A7680C A7670C A7600C SIM7600CE để gửi tin nhắn và gọi điện
Hướng dẫn sử dụng module 4G với ESP32 – MQTT
Lập trình PPPoS Module SIM cho Arduino
Thông số kĩ thuật:
| Mạng sử dụng | 4G Cat.1 |
| Phiên bản chi tiết | TDM-A7680C |
| Điện áp hoạt động | 4.5-16V |
| Mức logic I/O-TTL | 3.3V hoặc 5V ( allow < 16V) |
| Kiểu đầu nối ăngten | IPEX 1 |
| Kiểu khay sim | NANO SIM, push-push |
| LED báo hiệu | Có, Trạng thái mạng |
| Kích thước: | 28×26.8×5.5mm |
| Nhiệt độ hoạt động | -40-85 độ |
| Kiểu ra chân | Header 7 chân 2.54mm |
| Băng tần hỗ trợ |
LTE-TDD: B34/B38/B39/B40/B41 LTE-FDD: B1/B3/B5/B8 |
| Tốc độ | LTE(Mbps): 10(DL)/5(UL) |
| Giao thức hỗ trợ | TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS/MQTT/MQTTS |
Bản vẽ kĩ thuật
- Schematic

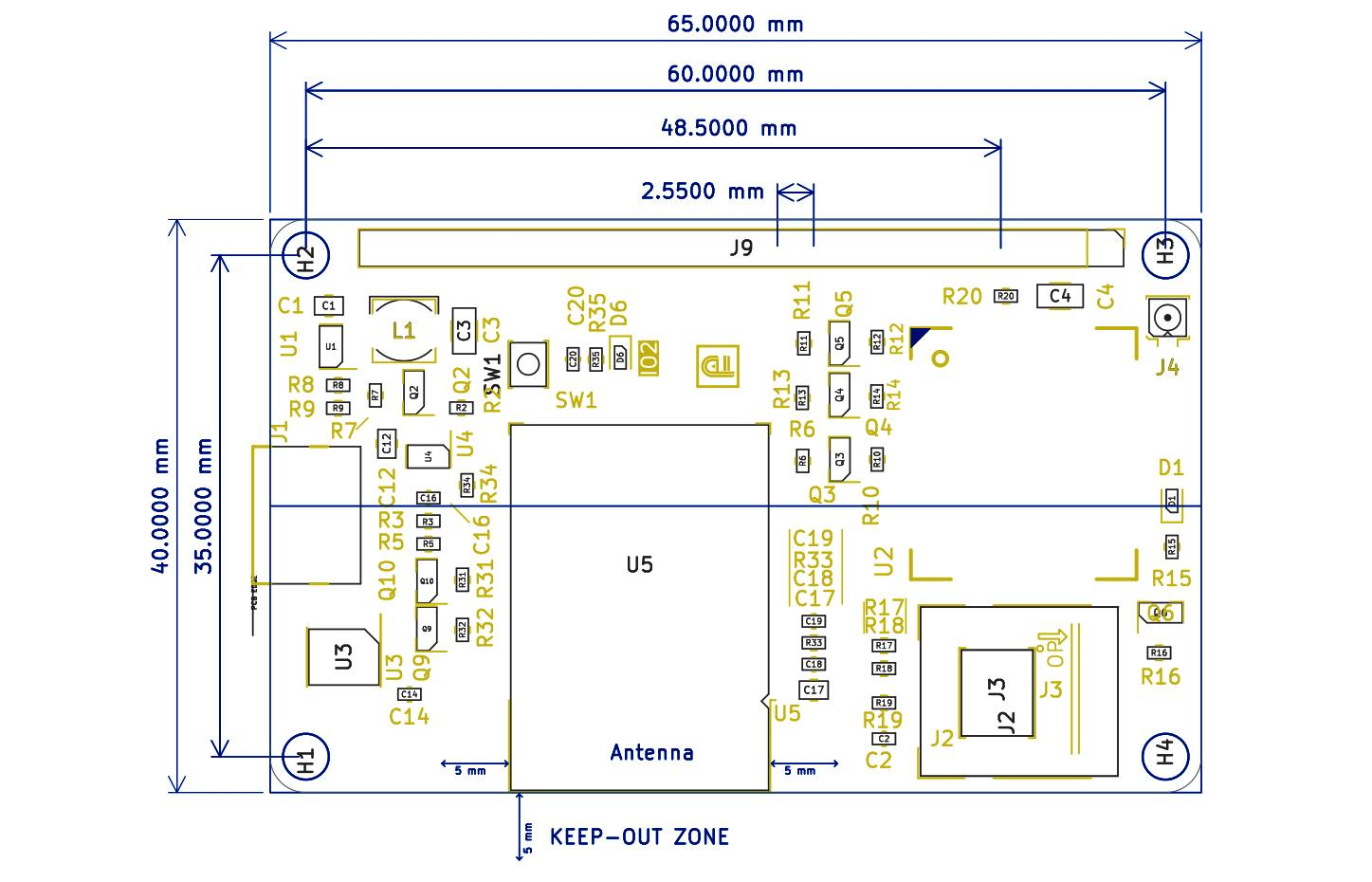

- Mechanical Dimension
- Basic Block Diagram

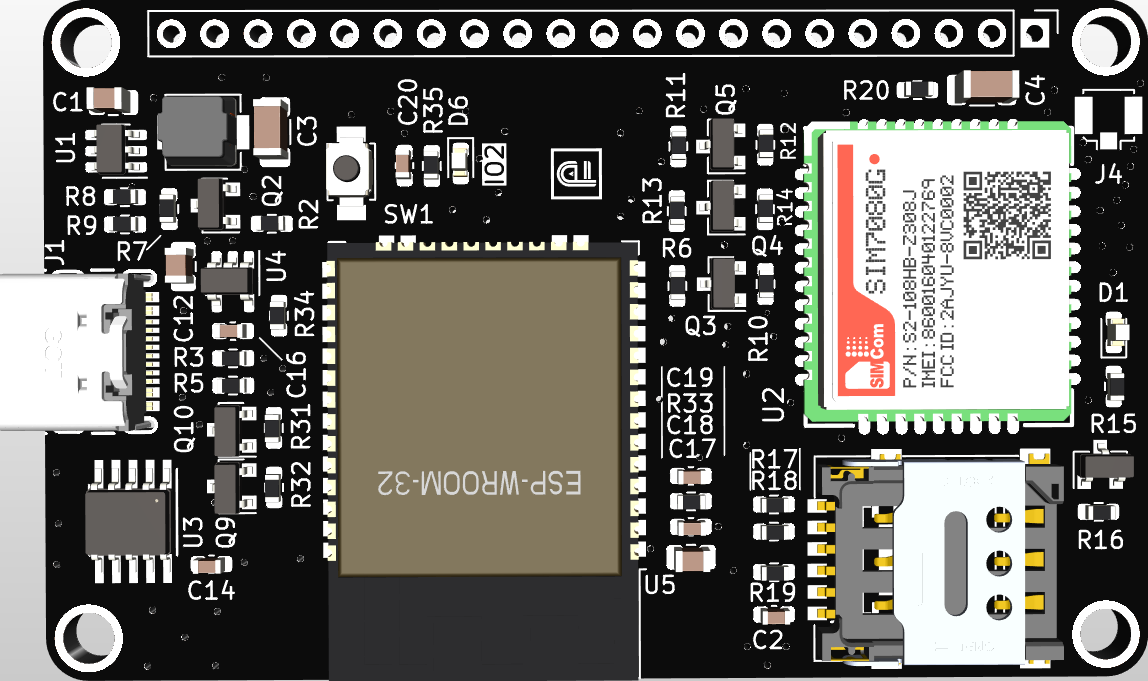

3D Model/Cad
3D model: 3D-TDM-4G-Module-V2_model.STEP
