HƯỚNG DẪN SỬ DỤNG CHUNG CHO CÁC MODULE SIM V1
Mô tả sản phẩm & tính năng
Module 4G SIMCOM A7680C TDM2309 giải pháp thay thế y cho 2G SIM800 SIM800L , Module 4G A7682S Volte Ra chân V1 TDM2430 thay thế SIM800 SIM800L phù hợp sử dụng với nhà mạng tại Việt Nam

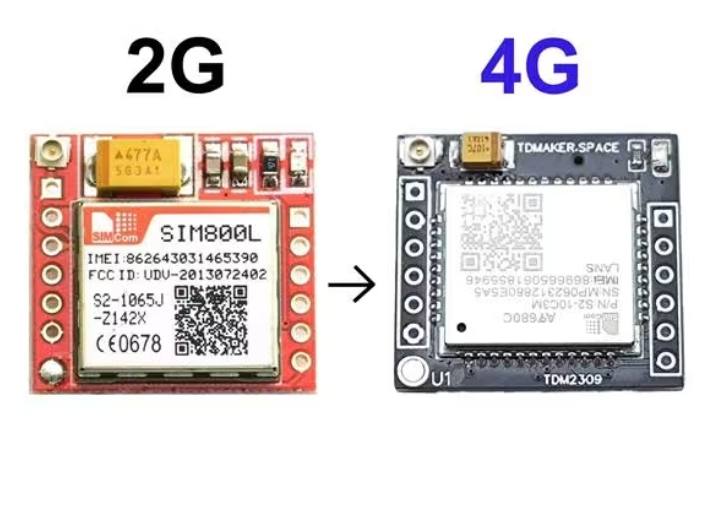

Module 4G SIMCOM A7680C A7682S A7683E V1 4G với phần cứng đang dùng SIM800/SIM800L, thì đây là module 4G có thể thay thế trực tiếp vào board mạch cho các bạn, giúp tiết kiệm chi phí thay thế phần cứng và sửa đổi thiết kế, đồng thời giảm chi phí làm mạch nguồn rời riêng cho SIM.
-> Code và tập lệnh tương ứng với các module cũ như A7670 và A7600C
Lưu ý: để gọi được quý khách phải đăng kí 4G và Volte theo nhà mạng sử dụng. Và module SIM phải hỗ trợ tính năng Volte.
Đèn trên module nháy nhanh báo hiện đã nhận SIM, tín hiệu tốt. Nếu không nháy cần kiểm tra lại điện áp cấp, chiều lắp SIM.
Baudrate mặc định của module là 115200.
Hướng dẫn sử dụng:
Mô tả sơ đồ chân
| VCC | Nguồn cấp 3.7 - 4V (khuyến nghị >1A) |
| GND | Chân cấp âm nguồn và nối chung mass với vi điều khiển |
| TX | Đấu nối chéo với RX của USB UART |
| RX | Đấu nối chéo với TX của USB UART |
| DTR |
Chân DTR từ module sim thả nổi nếu không dùng |
| SPKP, SPKN |
Ngõ ra âm thanh, nối với loa để phát âm thanh |
| MICP, MICN |
Ngõ vào âm thanh, nối với Micro để thu âm thanh |
| RI |
Báo cuộc gọi đến, ít dùng |
| ANT |
Chân để gắn antena |
Sử dụng tool AT command:

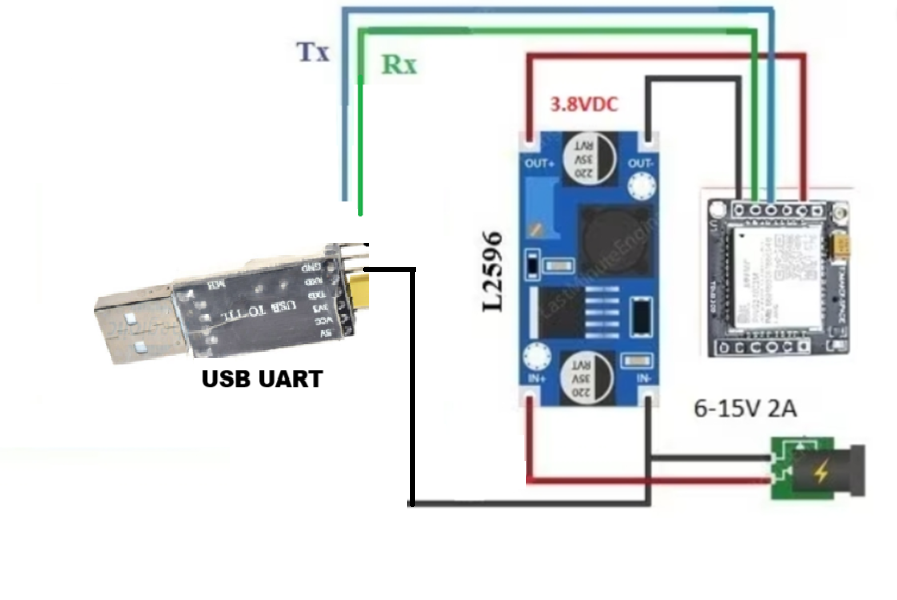

Sơ đồ đấu nối với USB UART
Sau đó có thể chuyển sang SMS-Call để gửi SMS
Các thông tin tham khảo và code mẫu:
- Tổng hợp thông tin, thắc mắc các dòng module SIM
- Các tập lệnh AT quý khách có thể tải phần mềm sau về để test: Phần mềm AT Command Test
- Hướng dẫn sử dụng:
Tổng hợp thông tin – Giải đáp các thắc mắc về 4G – eSIM – NBIoT
Lập trình sử dụng module SIM A7680C A7670C A7600C SIM7600CE để gửi tin nhắn và gọi điện
Hướng dẫn sử dụng module 4G với ESP32 – MQTT
Lập trình PPPoS Module SIM cho Arduino
