Hướng dẫn gọi và đàm thoại loa mic trên module 4G V1 PRO

Sau khi kiểm tra các chức năng SMS, VOLTE của module, nếu muốn sử dụng chức năng MIC, SPK hiệu quả bạn có thể tham khảo Reference Design sau:

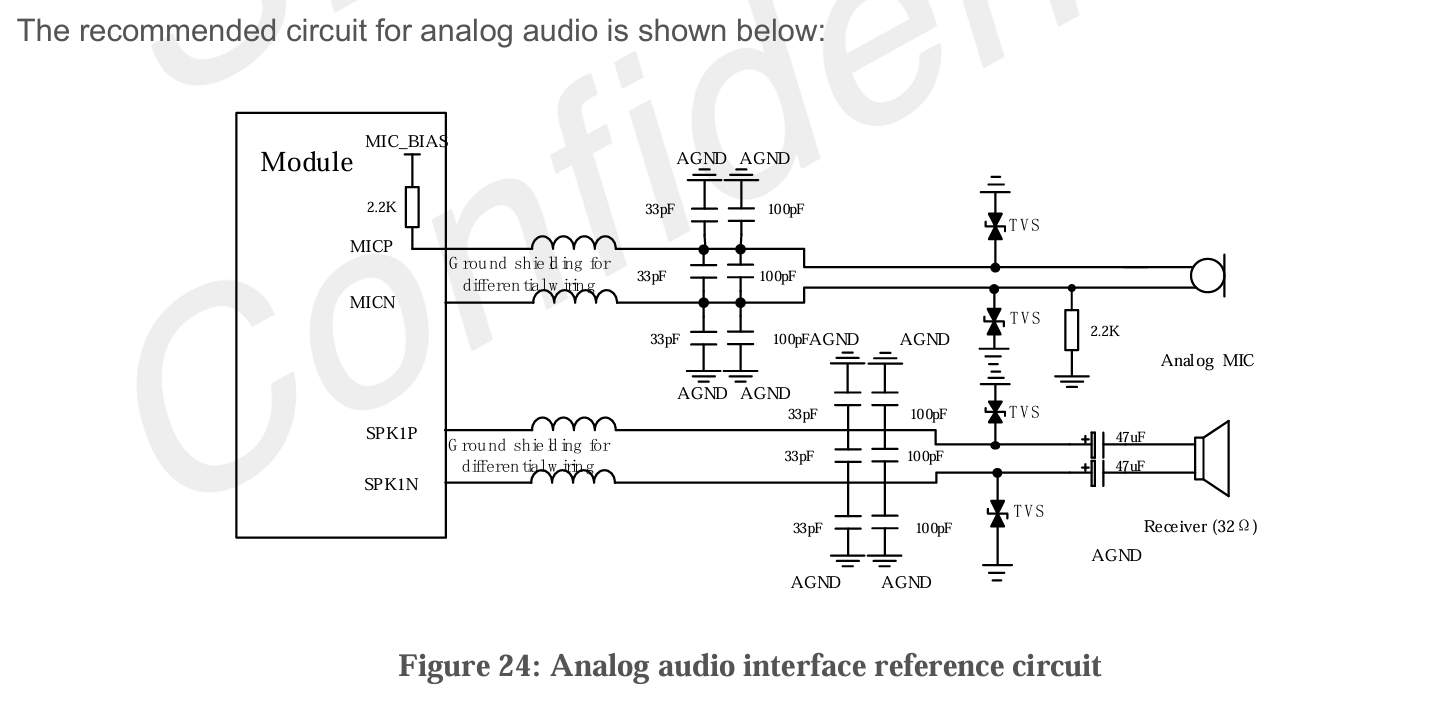

Sơ đồ tham khảo:

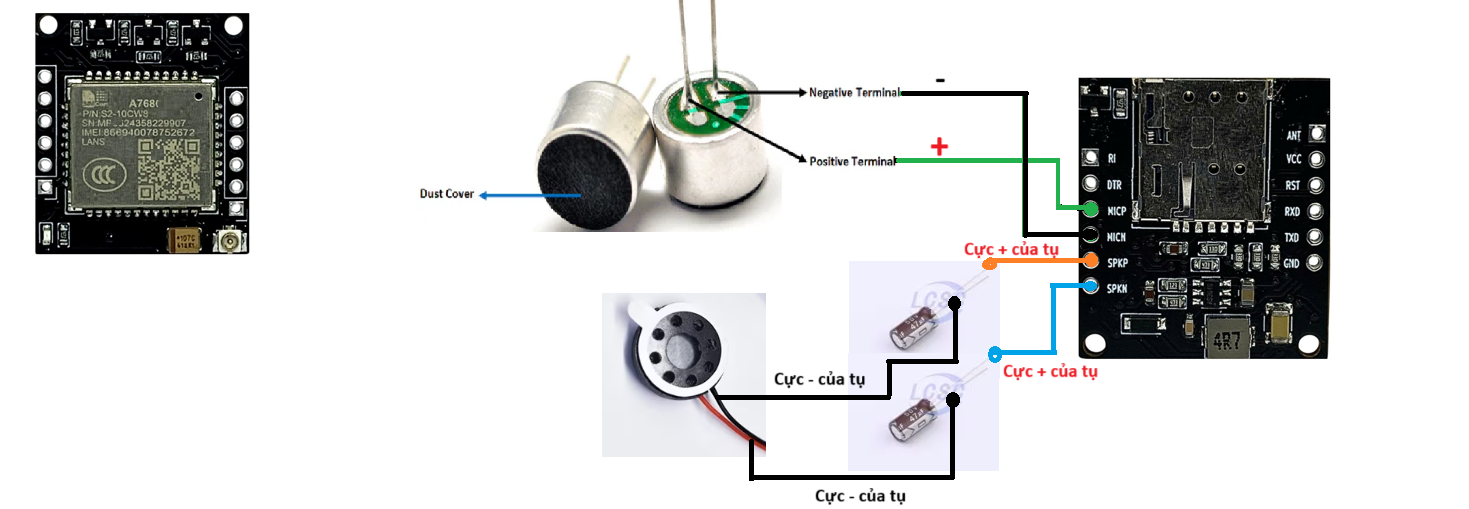

Tụ ở đây có giá trị 47uF.

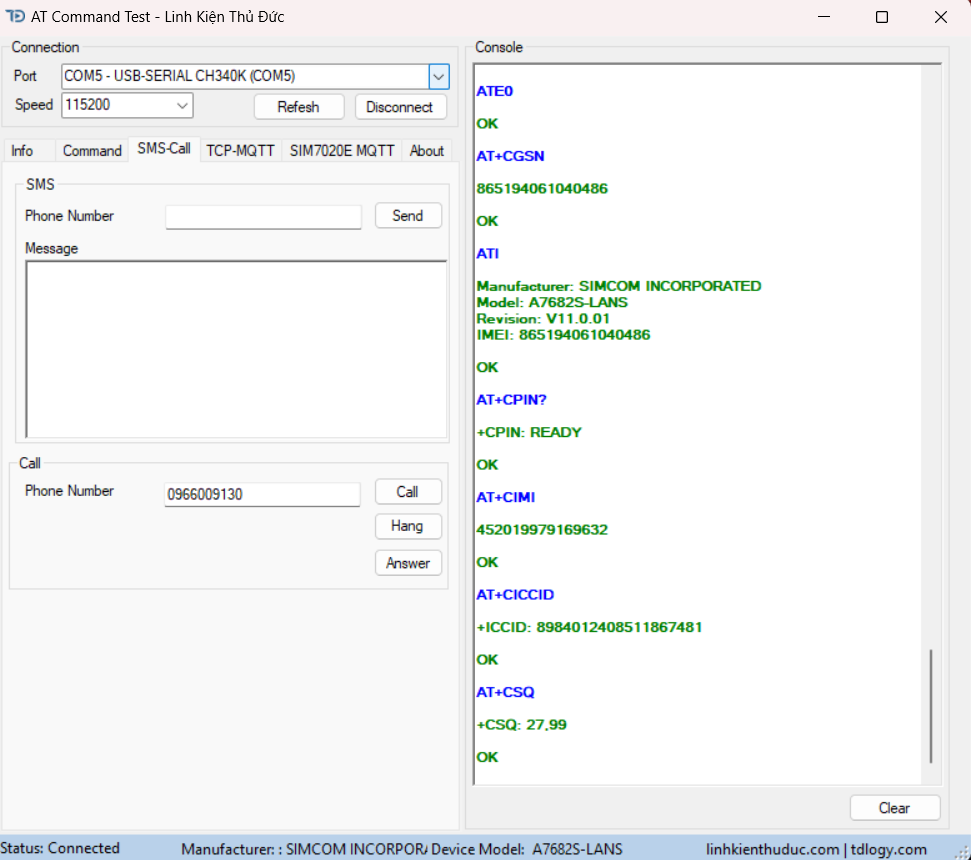

Ở đây mình dùng phần mềm AT Command Tool để test chức năng call nghe, gọi của module.

Dùng phần SMS/CALL để test chức năng loa mic khi gọi, nhập số điện thoại bạn muốn gọi đến ở mục " phone number" ở phần call.

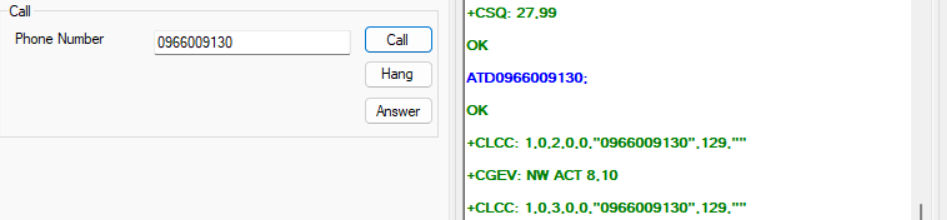

Sau khi nhấn call những dọng lệnh dưới sẽ hiện ra trên màn hình và module đã gọi tới điện thoại đích. Khi module gọi đến bạn chỉ việc bắt máy và nói chuyện qua điện thoại để người còn lại dùng mic loa trên module để giao tiếp với bạn.

Khi dùng điện thoại gọi đến module SIM, bạn sẽ thấy màn hình hiển thị "RING". Để bắt máy bạn dùng lệnh ATA.
