TDM2313-Relay 6 kênh SMS Tài liệu sản xuất

1. Các tài liệu đi kèm:

Assembly file & BOM:

Pick and Place file

3D PCB:

2. Hướng dẫn lắp ráp:

PCBA:  Lắp ráp theo tài liệu ở mục 1.

Lắp ráp vỏ:  dùng vỏ hộp PLC 115
Dán label: In label decal theo mẫu tại đây

3. Hướng dẫn test mạch:

Cấp nguồn 12V và kiểm tra các thành phần bên trong: nguồn SIM, nguồn ESP...vv, tăng dần nguồn đến 24V và kiểm tra công suất tiêu thụ
Mức tiêu thụ trung bình của bo mạch đạt chuẩn ở trạng thái kết nối mạng:

Vin Pin I_in_avg
12V

24V

  • sử dụng tập lệnh B123456 để bật hết các relay, kiểm ra kết nối NO ở tất cả các ngõ ra relay đã được đóng lại với chân COM\
  • sử dụng tập lệnh T123456 để tắt hết các relay và kiểm tra tiếp điểm NC đã được đóng lại hay chưa.
  • Kiểm tra CSQ

4. Các lệnh điều khiển Module relay 6 kênh điều khiển qua SMSa)

a) Bật hoặc tắt relay
Bxxx hoặc Txxx (với xxx là số thứ tự kênh relay)

Câu lệnh Bxxx hoặc Txxx dùng để điều khiển bật tắt kênh relay có thông báo trạng thái kênh relay, với xxx là số thứ tự relay. Trong đó, Bxxx là bật kênh relay. Ví dụ, để bật relay 1, relay 2 và relay 3, ta gửi tin nhắn B123 để bật relay, thiết bị sẽ trả về thông báo trạng thái relay các kênh.

VD: B123456


Câu lệnh Txxx là tắt kênh relay. Ví dụ, để tắt relay 1, relay 2 và relay 3, ta gửi tin nhắn T123 để tắt relay, thiết bị sẽ trả về thông báo trạng thái relay các kênh.

VD: T123456


b) bxxx hoặc txxx (với xxx là số thứ tự kênh relay)

Giống câu lệnh trên, câu lệnh bxxx hoặc txxx dùng để điều khiển bật tắt kênh relay nhưng thiết bị không có thông báo trạng thái kênh relay, với xxx là số thứ tự relay. Trong đó, bxxx là bật kênh relay. Ví dụ, để bật relay 1, relay 2 và relay 3, ta gửi tin nhắn b123 để bật relay.

Câu lệnh txxx là tắt kênh relay. Ví dụ, để tắt relay 1, relay 2 và relay 3, ta gửi tin nhắn t123 để tắt relay, thiết bị sẽ trả về thông báo trạng thái relay các kênh.

c) CSQ

Câu lệnh CSQ dùng để thiết bị thông báo cường độ tín hiện sóng LTE.


3. Hướng dẫn nạp firmware cho module relay

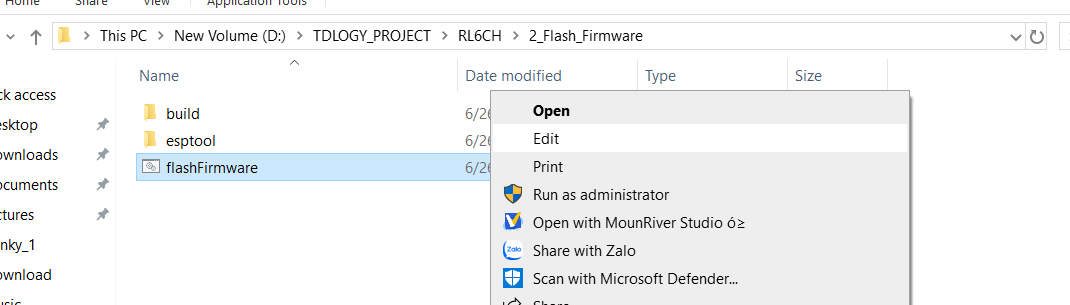

Tại folder 2_Flash_Firmware, ta cần edit file flashFirm.bat bằng cách click chuột phải, bấm phần edit.


Sau đó, ta cần chỉnh lại port của mạch đã cắm vào máy tính. Sau khi chỉnh xong, ta nhấn tổ hợp phím ctrl+s để lưu file.

Cuối cùng, ta chỉ cần click vào file flashFirmware.bat thì máy sẽ tự động nạp firmware vào mạch.
