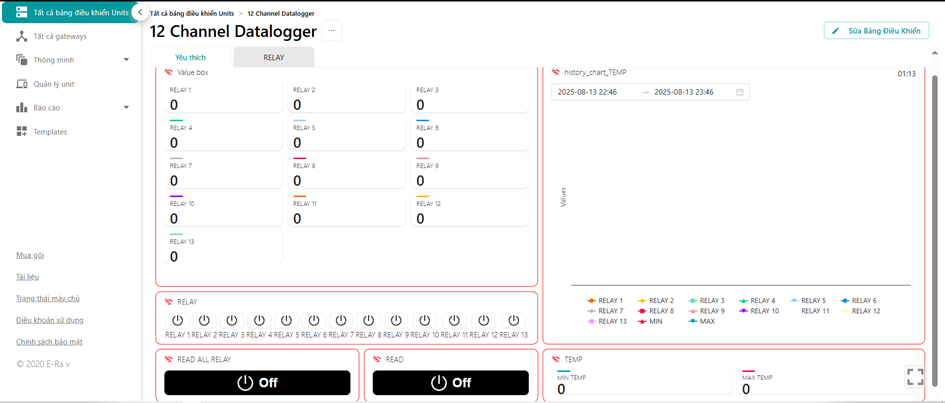

12 Channel Datalogger

Code tham khảo

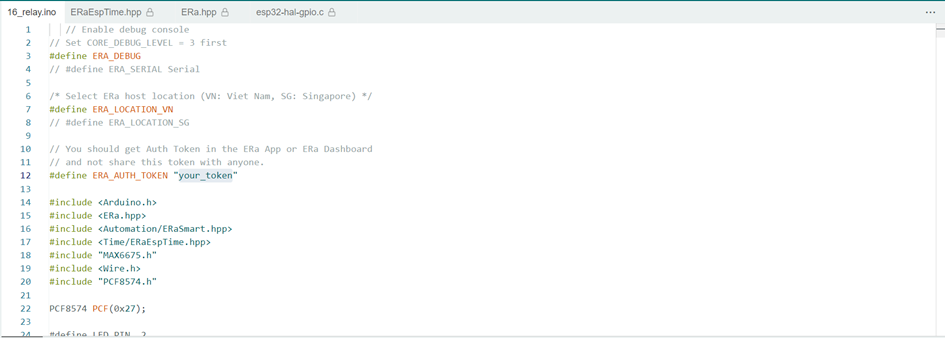

// Enable debug console
// Set CORE_DEBUG_LEVEL = 3 first
#define ERA_DEBUG


/* Select ERa host location (VN: Viet Nam, SG: Singapore) */
#define ERA_LOCATION_VN


// You should get Auth Token in the ERa App or ERa Dashboard
// and not share this token with anyone.
#define ERA_AUTH_TOKEN "your_token"

#include <Arduino.h>
#include <ERa.hpp>
#include <Automation/ERaSmart.hpp>
#include <Time/ERaEspTime.hpp>
#include "MAX6675.h"
#include <Wire.h>
#include "PCF8574.h"

PCF8574 PCF(0x27);

#define LED_PIN  2

#define RELAY_1  27
#define RELAY_2  26
#define RELAY_3  25

#define RELAY_9  13

#define RELAY_10  19
#define RELAY_11  18
#define RELAY_12  17
#define RELAY_13  16

#define RELAY_14  4

// biến lưu trạng thái relay
int Relay1 = 0, Relay2 = 0, Relay3 = 0, Relay4 = 0, Relay5 = 0, Relay6 = 0, Relay7 = 0, Relay8 = 0, Relay9 = 0, Relay10 = 0, Relay11 = 0, Relay12 = 0, Relay13 = 0;
int* relayStates[] = {
    &Relay1, &Relay2, &Relay3,
    &Relay4, &Relay5, &Relay6, &Relay7, &Relay8,
    &Relay9, &Relay10, &Relay11, &Relay12, &Relay13
};
// biến lưu giá trị nhiệt độ từng kênh
float tempRelay1 = 0, tempRelay2 = 0, tempRelay3 = 0, tempRelay4 = 0, tempRelay5 = 0, tempRelay6 = 0, tempRelay7 = 0, tempRelay8 = 0, tempRelay9 = 0, tempRelay10 = 0, tempRelay11 = 0, tempRelay12 = 0, tempRelay13 = 0;
// biến lưu nhiệt độ cao/thấp nhất
float maxTemp = 0, minTemp = 0;
// biến để chọn chế đô đọc
int readAllEnabled = 0;
int readEnabled = 0;

// Mảng chứa danh sách relay
static int relaySteps[] = {
    RELAY_1, RELAY_2, RELAY_3, // GPIO
    100, 101, 102, 103, 104,   // PCF8574: 100 + index
    RELAY_9, RELAY_10, RELAY_11, RELAY_12, RELAY_13
};
const int relayNumSteps = 13;
// Biến trạng thái cho quy trình non-blocking đọc toàn bộ
int relayStepAll = 0;
bool readAllRelayFlag = false; // Đang bật relay hay đang đọc nhiệt độ

// Biến trạng thái cho quy trình non-blocking đọc chọn lọc
int relayStep = 0;
bool relayReadFlag  = false; // Biến trạng thái cho quy trình non-blocking đọc
unsigned long lastMillisRelay = 0;

unsigned long previousMillis_V20 = 0;
const long interval_V20 = 4000;

//max6675
const int dataPin   = 12;
const int clockPin  = 14;
const int selectPin = 15;

MAX6675 thermoCouple(selectPin, dataPin, clockPin);

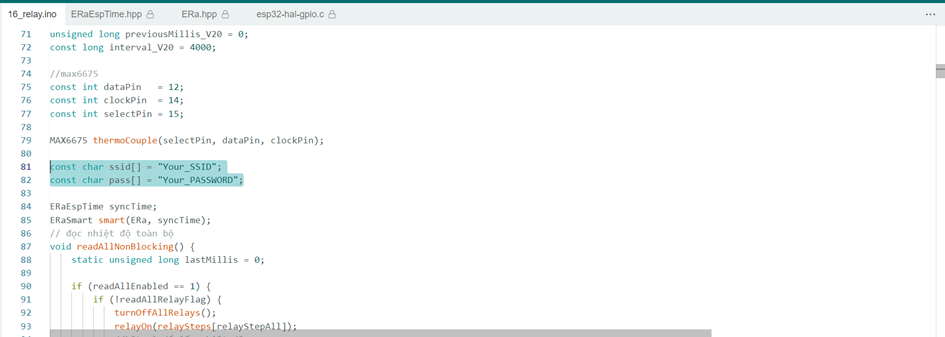

const char ssid[] = "Your_SSID";
const char pass[] = "Your_PASSWORD";

ERaEspTime syncTime;
ERaSmart smart(ERa, syncTime);
// đọc nhiệt độ toàn bộ
void readAllNonBlocking() {
    static unsigned long lastMillis = 0;

    if (readAllEnabled == 1) {
        if (!readAllRelayFlag) {
            turnOffAllRelays();
            relayOn(relaySteps[relayStepAll]);
            //bật cờ để lấy nhiệt độ
            readAllRelayFlag = true;
            lastMillis = millis();
        } else {
            if (millis() - lastMillis >= 300) {
                sendTempStatus(getTemperature());
                // Chuyển sang relay tiếp theo
                relayStepAll++;
                if (relayStepAll >= relayNumSteps) relayStepAll = 0; // relayStep quá 13 thì reset về 0 để đọc lại
                readAllRelayFlag = false; // Tắt cờ để bật kênh khác
            }
        }
    }
}

// đọc nhiệt độ các kênh được chọn
void readRelayNonBlocking() {
    if (readEnabled == 1){
        // Tìm relay đầu tiên còn trạng thái = 1 lúc mới bắt đầu
        if (!relayReadFlag) {
            int findStep = relayStep;
            bool found = false;
            for (int i = 0; i < relayNumSteps; ++i) {
                if (*relayStates[findStep] == 1) {
                    found = true;
                    break;
                }
                findStep = (findStep + 1) % relayNumSteps;
            }
            if (!found) {
                // Không còn relay nào cần đọc, reset trạng thái và dừng lại
                relayStep = 0;
                readEnabled = 0;    // Kết thúc
                return;
            }
            relayStep = findStep;

            turnOffAllRelays();
            relayOn(relaySteps[relayStep]);
            relayReadFlag = true;
            lastMillisRelay = millis();
        } else {
            if (millis() - lastMillisRelay >= 300) {
                // Đợi đủ 200ms, lấy nhiệt độ & gửi
                sendTempStatus(getTemperature());
                *relayStates[relayStep] = 0; // Đọc xong thì clear trạng thái kênh

                // Kiểm tra còn relay nào cần đọc không
                int nextStep = (relayStep + 1) % relayNumSteps;
                bool found = false;
                for (int i = 0; i < relayNumSteps; ++i) {
                    if (*relayStates[nextStep] == 1) {
                        relayStep = nextStep;
                        found = true;
                        break;
                    }
                    nextStep = (nextStep + 1) % relayNumSteps;
                }
                relayReadFlag = false;

                if (!found) {
                    // Nếu không còn relay nào cần đọc, out hàm
                    readEnabled = 0;
                }
            }
        }
    }
}
//lấy nhiệt độ cao nhất
float getMaxTemperature() {
  float temps[] = {tempRelay1, tempRelay2, tempRelay3, tempRelay4, tempRelay5, tempRelay6, tempRelay7, tempRelay8, tempRelay9, tempRelay10, tempRelay11, tempRelay12, tempRelay13};
  maxTemp = 0;
  for (int i = 0; i < 13; i++) {
    if (temps[i] > 0 && temps[i] <= 150 && temps[i] > maxTemp) {
      maxTemp = temps[i];
    }
  }
  return maxTemp;
}
//lấy nhiệt độ thấp nhất
float getMinTemperature() {
  float temps[] = {tempRelay1, tempRelay2, tempRelay3, tempRelay4, tempRelay5, tempRelay6, tempRelay7, tempRelay8, tempRelay9, tempRelay10, tempRelay11, tempRelay12, tempRelay13};
  minTemp = 151;
  for (int i = 0; i < 13; i++) {
    if (temps[i] > 0 && temps[i] <= 150 && temps[i] < minTemp) {
      minTemp = temps[i];
    }
  }
  return minTemp;
}
//tắt hết relay
void turnOffAllRelays() {
  digitalWrite(RELAY_1, LOW);
  digitalWrite(RELAY_2, LOW);
  digitalWrite(RELAY_3, LOW);
  PCF.write(0, LOW);
  PCF.write(1, LOW);
  PCF.write(2, LOW);
  PCF.write(3, LOW);
  PCF.write(4, LOW);
  digitalWrite(RELAY_9, LOW);
  digitalWrite(RELAY_10, LOW);
  digitalWrite(RELAY_11, LOW);
  digitalWrite(RELAY_12, LOW);
  digitalWrite(RELAY_13, LOW);
}

void relayOn(int relayPin) {
    if (relayPin < 100)
        digitalWrite(relayPin, HIGH);
    else
        PCF.write(relayPin - 100, HIGH);
}

void relayOff(int relayPin) {
    if (relayPin < 100)
        digitalWrite(relayPin, LOW);
    else
        PCF.write(relayPin - 100, LOW);
}

//gửi nhiệt độ
void sendTempStatus(float tempX) {
  if (digitalRead(RELAY_1) == 1) {
    tempRelay1 = tempX;
    if (tempRelay1 < 0 || tempRelay1 > 150) {
      tempRelay1 = 0;
    }
    ERa.virtualWrite(V101, tempRelay1);
  }

  if (digitalRead(RELAY_2) == 1) {
    tempRelay2 = tempX;
    if (tempRelay2 < 0 || tempRelay2 > 150) {
      tempRelay2 = 0;
    }
    ERa.virtualWrite(V102, tempRelay2);
  }

  if (digitalRead(RELAY_3) == 1) {
    tempRelay3 = tempX;
    if (tempRelay3 < 0 || tempRelay3 > 150) {
      tempRelay3 = 0;
    }
    ERa.virtualWrite(V103, tempRelay3);
  }

  if (PCF.read(0) == 1) {
    tempRelay4 = tempX;
    if (tempRelay4 < 0 || tempRelay4 > 150) {
      tempRelay4 = 0;
    }
    ERa.virtualWrite(V104, tempRelay4);
  }

  if (PCF.read(1) == 1) {
    tempRelay5 = tempX;
    if (tempRelay5 < 0 || tempRelay5 > 150) {
      tempRelay5 = 0;
    }
    ERa.virtualWrite(V105, tempRelay5);
  }

  if (PCF.read(2) == 1) {
    tempRelay6 = tempX;
    if (tempRelay6 < 0 || tempRelay6 > 150) {
      tempRelay6 = 0;
    }
    ERa.virtualWrite(V106, tempRelay6);
  }

  if (PCF.read(3) == 1) {
    tempRelay7 = tempX;
    if (tempRelay7 < 0 || tempRelay7 > 150) {
      tempRelay7 = 0;
    }
    ERa.virtualWrite(V107, tempRelay7);
  }

  if (PCF.read(4) == 1) {
    tempRelay8 = tempX;
    if (tempRelay8 < 0 || tempRelay8 > 150) {
      tempRelay8 = 0;
    }
    ERa.virtualWrite(V108, tempRelay8);
  }

  if (digitalRead(RELAY_9) == 1) {
    tempRelay9 = tempX;
    if (tempRelay9 < 0 || tempRelay9 > 150) {
      tempRelay9 = 0;
    }
    ERa.virtualWrite(V109, tempRelay9);
  }

  if (digitalRead(RELAY_10) == 1) {
    tempRelay10 = tempX;
    if (tempRelay10 < 0 || tempRelay10 > 150) {
      tempRelay10 = 0;
    }
    ERa.virtualWrite(V110, tempRelay10);
  }

  if (digitalRead(RELAY_11) == 1) {
    tempRelay11 = tempX;
    if (tempRelay11 < 0 || tempRelay11 > 150) {
      tempRelay11 = 0;
    }
    ERa.virtualWrite(V111, tempRelay11);
  }

  if (digitalRead(RELAY_12) == 1) {
    tempRelay12 = tempX;
    if (tempRelay12 < 0 || tempRelay12 > 150) {
      tempRelay12 = 0;
    }
    ERa.virtualWrite(V112, tempRelay12);
  }

  if (digitalRead(RELAY_13) == 1) {
    tempRelay13 = tempX;
    if (tempRelay13 < 0 || tempRelay13 > 150) {
      tempRelay13 = 0;
    }
    ERa.virtualWrite(V113, tempRelay13);
  }

  maxTemp = getMaxTemperature();
  minTemp = getMinTemperature();
  ERa.virtualWrite(V31, maxTemp);  // Gửi nhiệt độ lớn nhất
  ERa.virtualWrite(V32, minTemp);  // Gửi nhiệt độ nhỏ nhất
}
float getTemperature() {
    float sumTemp = 0;
    int count = 0;
    int maxTry = 10;
    while (count < 3 && maxTry > 0) {
        thermoCouple.read();
        float temp = thermoCouple.getCelsius() - 9;
        if (temp > 0 && temp < 150) {
            sumTemp += temp;
            count++;

        }
        delay(50); // Đợi cảm biến cập nhật
        maxTry--;
    }

    if (count == 0) return 0;

    return sumTemp / count;
}

ERA_WRITE(V1) {
  uint8_t value = param.getInt();
  Relay1 = value;
}
ERA_WRITE(V2) {
  uint8_t value = param.getInt();
  Relay2 = value;
}
ERA_WRITE(V3) {
  uint8_t value = param.getInt();
  Relay3 = value;
}
ERA_WRITE(V4) {
  uint8_t value = param.getInt();
  Relay4 = value;
}
ERA_WRITE(V5) {
  uint8_t value = param.getInt();
  Relay5 = value;
}
ERA_WRITE(V6) {
  uint8_t value = param.getInt();
  Relay6 = value;
}
ERA_WRITE(V7) {
  uint8_t value = param.getInt();
  Relay7 = value;
}
ERA_WRITE(V8) {
  uint8_t value = param.getInt();
  Relay8 = value;
}
ERA_WRITE(V9) {
  uint8_t value = param.getInt();
  Relay9 = value;
}
ERA_WRITE(V10) {
  uint8_t value = param.getInt();
  Relay10 = value;
}
ERA_WRITE(V11) {
  uint8_t value = param.getInt();
  Relay11 = value;
}
ERA_WRITE(V12) {
  uint8_t value = param.getInt();
  Relay12 = value;
}
ERA_WRITE(V13) {
  uint8_t value = param.getInt();
  Relay13 = value;
}
ERA_WRITE(V14) {
  uint8_t value = param.getInt();
  if (value == HIGH) {
    digitalWrite(RELAY_1, LOW);
    digitalWrite(RELAY_2, LOW);
    digitalWrite(RELAY_3, LOW);
    digitalWrite(RELAY_9, LOW);
    digitalWrite(RELAY_10, LOW);
    digitalWrite(RELAY_11, LOW);
    digitalWrite(RELAY_12, LOW);
    digitalWrite(RELAY_13, LOW);
  }
}
ERA_WRITE(V20) {
  uint8_t value = param.getInt();
  readAllEnabled = param.getInt();
}
ERA_WRITE(V21) {
  uint8_t value = param.getInt();
  readEnabled = param.getInt();

}
ERA_WRITE(V31) {
}

ERA_WRITE(V32) {
}
// gửi trạng thái relay
void sendRelayStatus() {
  ERa.virtualWrite(V1, Relay1);
  ERa.virtualWrite(V2, Relay2);
  ERa.virtualWrite(V3, Relay3);
  ERa.virtualWrite(V4, Relay4);
  ERa.virtualWrite(V5, Relay5);
  ERa.virtualWrite(V6, Relay6);
  ERa.virtualWrite(V7, Relay7);
  ERa.virtualWrite(V8, Relay8);
  ERa.virtualWrite(V9, Relay9);
  ERa.virtualWrite(V10, Relay10);
  ERa.virtualWrite(V11, Relay11);
  ERa.virtualWrite(V12, Relay12);
  ERa.virtualWrite(V13, Relay13);
  ERa.virtualWrite(V21, readEnabled);
  ERa.virtualWrite(V20, readAllEnabled);
}

/* This function is triggered whenever an SMS is sent */
ERA_WRITE_SMS() {
  ERA_LOG("ERa", "Write SMS to %s: %s", to, message);
  return true;
}

/* This function will run every time ERa is connected */
ERA_CONNECTED() {
  ERA_LOG("ERa", "ERa connected!");
}

/* This function will run every time ERa is disconnected */
ERA_DISCONNECTED() {
  ERA_LOG("ERa", "ERa disconnected!");
}
void timerEvent() {
  sendRelayStatus();
  maxTemp = getMaxTemperature();
  minTemp = getMinTemperature();
  ERa.virtualWrite(V31, maxTemp);  // Gửi nhiệt độ lớn nhất
  ERa.virtualWrite(V32, minTemp);  // Gửi nhiệt độ nhỏ nhất
  float temp = thermoCouple.getCelsius();
  int status = thermoCouple.read();
  ERA_LOG("Status", "R1=%d R2=%d R3=%d R10=%d R11=%d R12=%d R13=%d TEMP=%f readALL=%d",
          digitalRead(RELAY_1),
          digitalRead(RELAY_2),
          digitalRead(RELAY_3),
          digitalRead(RELAY_9),
          digitalRead(RELAY_10),
          digitalRead(RELAY_11),
          digitalRead(RELAY_12),
          digitalRead(RELAY_13),
          temp,
          readAllEnabled);
  ERA_LOG("TEMP", "T1=%.2f T2=%.2f T3=%.2f T10=%.2f T11=%.2f T12=%.2f T13=%.2f | MAX=%.2f MIN=%.2f",
          tempRelay1,
          tempRelay2,
          tempRelay3,
          tempRelay9,
          tempRelay10,
          tempRelay11,
          tempRelay12,
          tempRelay13,
          maxTemp,
          minTemp
         );
  ERA_LOG("Timer", "Uptime: %d", ERaMillis() / 1000L);

}

void setup() {
  Wire.begin(32 , 33);
  PCF.begin();
  SPI.begin();

  thermoCouple.begin();
  thermoCouple.setSPIspeed(4000000);
  pinMode(RELAY_1, OUTPUT);
  pinMode(RELAY_2, OUTPUT);
  pinMode(RELAY_3, OUTPUT);
  pinMode(RELAY_9, OUTPUT);
  pinMode(RELAY_10, OUTPUT);
  pinMode(RELAY_11, OUTPUT);
  pinMode(RELAY_12, OUTPUT);
  pinMode(RELAY_13, OUTPUT);
  pinMode(RELAY_14, OUTPUT);

  PCF.write(0, LOW);
  PCF.write(1, LOW);
  PCF.write(2, LOW);
  PCF.write(3, LOW);
  PCF.write(4, LOW);

  /* Setup debug console */
#if defined(ERA_DEBUG)
  Serial.begin(115200);
#endif

  /* Setup pin mode led pin */
  pinMode(LED_PIN, OUTPUT);
  digitalWrite(LED_PIN, HIGH);

  /* Set board id */
  // ERa.setBoardID("Board_1");

  /* Set API task size. If this function is enabled,
     the core API will run on a separate task after disconnecting from the server
     (suitable for edge automation).*/
  // ERa.setTaskSize(ERA_API_TASK_SIZE, true);

  /* Set scan WiFi. If activated, the board will scan
     and connect to the best quality WiFi. */
  ERa.setScanWiFi(true);

  /* Initializing the ERa library. */
  ERa.begin(ssid, pass);

  /* Setup timer called function every second */
  ERa.addInterval(1000L, timerEvent);
  ERa.addInterval(100L, readAllNonBlocking);
  ERa.addInterval(100L, readRelayNonBlocking);
}
void loop() {
  ERa.run();
}

1/ Cài đặt thư viện ERA và các thư viện liên quan khác.

1.1 Thư viện Era

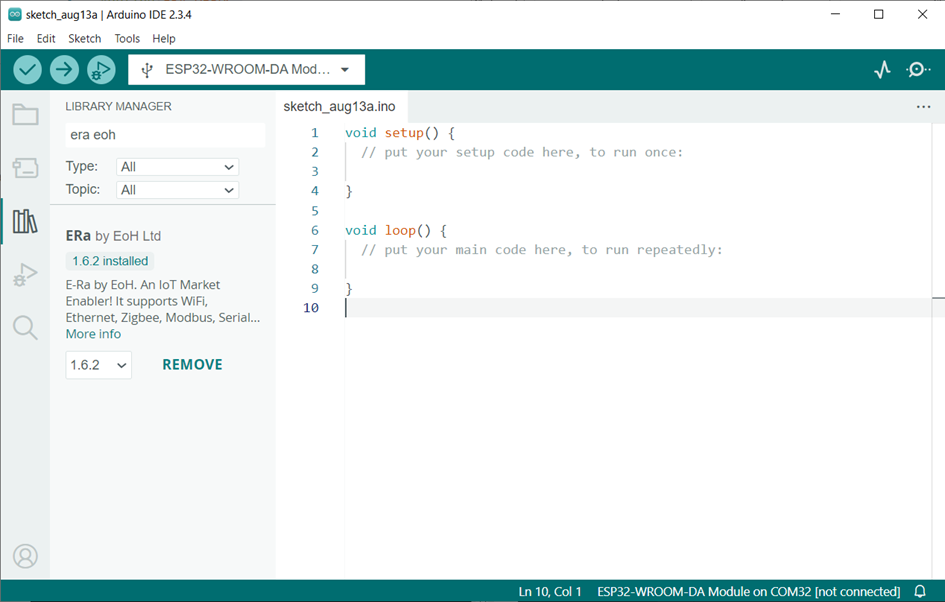

Mở Arduino IDE → Tool → Manage Libraries…

Tìm “Era EoH”

Cài đặt thư viện Era của EoH.
