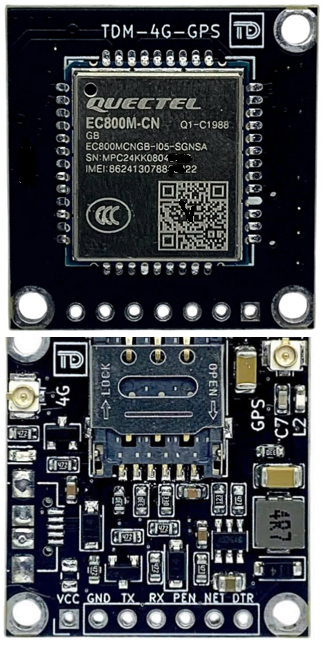

TDM2519 Module 4G GPS Quectel EC800M-CN V2

TDM2519 là phiên bản Module 4G GPS của Quectel EC800M-CN đã ra chân và khay sim V2, phù hợp sử dụng với nhà mạng tại Việt Nam

TDM2519 Đây là phiên bản Module 4G ra chân cải tiến V2 ( có hỗ trợ gọi) và GPS với nguồn tích hợp từ 5-16V

Sản phẩm tương thích kích thước, pin to pin và tập lệnh hoàn toàn giống với Module 4G A7680C TDM-4G-V2

Linh Kiện Thủ Đức hân hạnh được sự hỗ trợ trực tiếp từ Quectel và các đối tác để mang đến dòng sản phẩm này cho quý khách hàng.

– > Cùng kích thước và chân tương ứng với Module ra chân A7670C, A7680C, A7672S…. cùng series TDM-4G-V2 Series

– > Đã tích hợp mạch nguồn trên board hỗ trợ dải diện áp hoạt động rộng từ 5V-16V

Ngoài ra, EC800M-CN ra chân còn có phiên bản EG80K tương thích thay thế với giá thành rẻ hơn

Lưu ý: để gọi được quý khách phải đăng kí 4G và Volte theo nhà mạng sử dụng. và module sim phải hỗ trợ tính năng Volte.

Quý khách doanh nghiệp có nhu cầu sử dụng ESIM vui lòng liên hệ shop để được tư vấn.

Mô tả sơ đồ chân

VCC	Nguồn cấp 5-12V (khuyến nghị >1A)
GND	Chân GND 0V
TX	Đấu nối chéo với RX của VDK
RX	Đấu nối chéo với TX của VDK
NET	Chân trạng thái mạng ( đồng bộ với led)
PEN	Điều khiển nguồn SIM Mặc định thả nổi ON, kéo xuống mức 0 để OFF
DTR	Chân DTR từ module sim thả nổi nếu không dùng

Tổng hợp thông tin, thắc mắc các dòng module SIM
- Các tập lệnh AT quý khách có thể tải phần mềm sau về để test: Phần mềm AT Command Test
Hướng dẫn sử dụng:

Mạng sử dụng	4G Cat.1
Phiên bản chi tiết	TDM2519
Điện áp hoạt động	4.5-16V
Mức logic I/O-TTL	3.3V hoặc 5V ( allow < 16V)
Kiểu đầu nối ăngten	IPEX 1
Kiểu khay sim	NANO SIM, push-push
LED báo hiệu	Có, Trạng thái mạng
Kích thước:	28×26.8×5.5mm
Nhiệt độ hoạt động	-40-85 độ
Kiểu ra chân	Header 7 chân 2.54mm
Băng tần hỗ trợ	LTE-TDD: B34/B38/B39/B40/B41 LTE-FDD: B1/B3/B5/B8
Tốc độ	LTE(Mbps): 10(DL)/5(UL)
Giao thức hỗ trợ	TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS
GPS
