CH343 USB UART Board
Giới thiệu

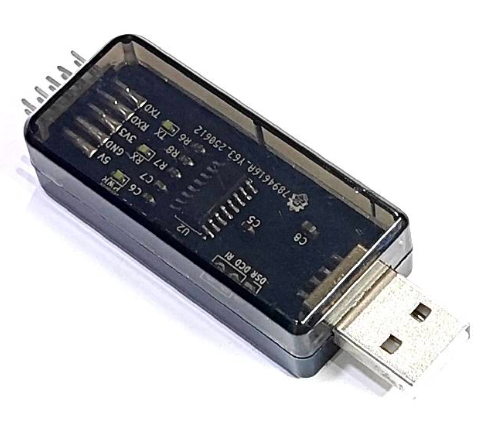

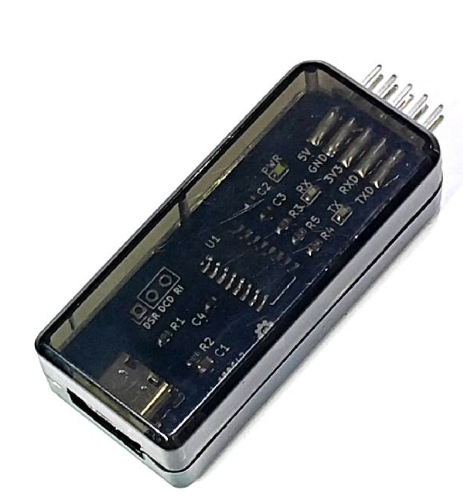

Module USB sang UART, hỗ trợ kết nối Micro / Mini / Type-A / Type-C, truyền dữ liệu tốc độ baud cao.
|
|
|
|
|
|
Tính năng
-
Sử dụng phiên bản chip CH343G mới. So với CH340G, nó hỗ trợ tốc độ truyền dữ liệu cao hơn (lên đến 6Mbps) và nhiều mức IO cổng nối tiếp hơn (5V / 3.3V / 2.5V / 1.8V).
-
Hỗ trợ các hệ điều hành: Mac, Linux, Android, Windows 7/8/8.1/10/11.
-
Tích hợp cầu chì có thể reset và bảo vệ điện áp thoáng qua (TVS): chống quá dòng, quá áp, chống sét lan truyền, chống tĩnh điện, tăng độ bền và đảm bảo truyền thông ổn định, an toàn.
-
Tích hợp mạch bảo vệ IO, đảm bảo chống nhiễu, tĩnh điện và truyền thông ổn định.
-
Có chân chuyển đổi mức TTL 3.3V và 5V để lựa chọn mức logic phù hợp.
-
Hỗ trợ nguồn ra 3.3V/5V (module cấp nguồn qua cổng USB, cần gắn jumper vào vị trí tương ứng 3.3V hoặc 5V).
-
Sử dụng quy trình mạ vàng ngâm hai mặt màu đen, độ bền cao và thẩm mỹ đẹp.
Thông số kỹ thuật
-
Giao diện máy chủ (host): USB
-
Giao diện thiết bị (device): UART
-
Dải tốc độ truyền: 50bps ~ 6Mbps
Giao diện USB:
-
Loại cổng: mini-USB, micro-USB, USB Type-A, USB Type-C
-
Bảo vệ: cầu chì resettable, bảo vệ ESD
Giao diện UART:
-
Loại cổng: header 6 chân góc phải
-
Bảo vệ: diode bảo vệ IO
| Tên thông số | Giá trị |
|---|---|
| Loại sản phẩm | USB to TTL |
| Điện áp cung cấp | 5V |
| Tốc độ truyền dữ liệu | 50bps ~ 6Mbps |
| Mức logic TTL cổng COM | 5V / 3.3V / 2.5V / 1.8V① |
| Hệ điều hành hỗ trợ | Mac OS, Linux, Windows 7 ~ 11, Android |
①: Có thể chọn mức logic 5V hoặc 3.3V bằng jumper, hoặc tháo jumper để sử dụng nguồn ngoài (2.5V / 1.8V – trừ các ứng dụng công nghiệp).
Giới thiệu về CH343
CH343 là một chip chuyển đổi bus USB, cho phép chuyển đổi từ USB sang cổng nối tiếp bất đồng bộ tốc độ cao. Nó hỗ trợ tốc độ truyền dữ liệu lên đến 115200bps, tự động nhận diện và thích ứng với tốc độ baud. Chip này cung cấp các tín hiệu MODEM phổ biến, giúp mở rộng cổng nối tiếp cho máy tính hoặc dùng giao tiếp USB cho các thiết bị nối tiếp thông thường hoặc vi điều khiển (MCU).
Cách sử dụng
🖥️ Trên Windows:
-
Hầu hết các máy tính sẽ nhận trình điều khiển CDC mặc định cho CH343.
-
Nếu bạn muốn sử dụng trình điều khiển VCP, cần tải và cài đặt thủ công.
-
Mặc định, bo mạch CH343 USB UART sử dụng điều khiển luồng bằng phần mềm.
-
Nếu muốn dùng điều khiển luồng bằng phần cứng, hãy nối chân CFG với EN (ở chế độ CDC), hoặc thiết lập trong phần mềm SSCOM (ở chế độ VCP).
🍓 Trên Linux / Raspberry Pi:
-
Không cần cài driver — chỉ cần kết nối và kiểm tra bằng lệnh sau:
bashls /dev/tty* -
Cổng thiết bị sẽ hiển thị dưới dạng ttyACM0 (hoặc tương tự). Bạn có thể dùng công cụ minicom để kiểm tra giao tiếp.
ls /dev/tty*
The port should be named ttyACM0, user can use the minicom tool to test.
sudo apt-get install minicom -y minicom -D /dev/ttyACM0
MacOS
To use with MacOS, please download the driver and follow the guide:
Android
To use it with an Android device, please download the APP and test it.
